1、適用范圍：

適用于滅火系統全淹沒噴嘴噴射特性試驗。

   適用于GB25972-2010標準附錄C“滅B類正庚烷火和A類木垛表面火的滅火濃度確定試驗”

2、符合標準

2.1符合GB25972-2010《氣體滅火系統及部件》第6.20全淹沒噴嘴噴射特性試驗和附錄C“滅B類正庚烷火和A類木垛表面火的滅火濃度確定試驗方法”；

2.2符合GB16669-2010《二氧化碳滅火系統及部件通用技術條件》第6.20全淹沒噴嘴噴射特性試驗；

2.3符合GA400-2002《氣體滅火系統及零部件性能要求和試驗方法》第6.19全淹沒噴嘴噴射特性試驗；

3、主要技術參數：

3.1儀器組成：由試驗室、試驗空間測量儀器、連接管道、燃料盤、滅火系統（瓶組）、數據采集和控制系統組成；

3.2試驗室：（需方自備）

3.2.1試驗空間：高4.0米，長5.0米，寬5.0米；

3.2.2試驗室建成：采用防火材料磚墻建成；

3.2.3泄壓口：在試驗室3/4的空間高度以上或頂部，每面墻開有長0.5米，寬0.3米的泄壓口；

3.3試驗空間測量儀器：

3.3.1氧濃度測量

3.3.1.1氧濃度測量點布置：見圖2.三個取樣點與試驗空間中心的水平距離在1000mm，距離地面高度分別為0.4米，2米，3.6米。共3個氧濃度測量；

3.3.1.2采用耐高溫氧濃度測量儀，帶RS485接口；

3.3.1.3量程范圍：0~25%；

3.3.1.4分辨率：0.01%VOL；

3.3.1.5精度：≤±3%；

3.3.1.6重復性：≤±3%；

3.3.1.7零點漂移：≤±1%（F.S/年）；

3.3.1.8響應時間：≤20s（T90）；

3.3.1.9工作溫度：0~700°C（傳感器工作溫度）；

3.3.1.10安裝方式：壁掛管道一體式。

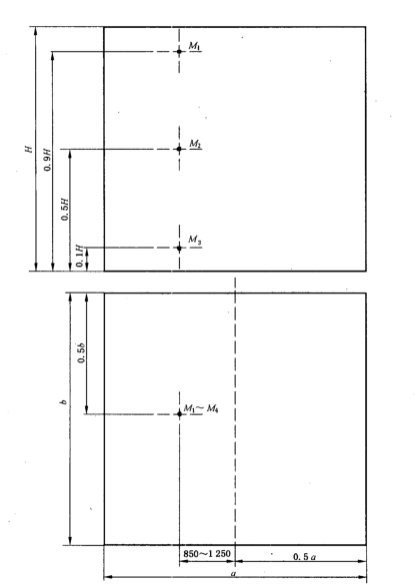

圖2、氧測量點布置圖（M1~M3為氧取樣點，a為試驗室長，b為試驗室寬）

3.3.2溫度測量：

3.3.2.1溫度測量點位置：共四支，與試驗空間中心的水平距離在1000mm，距離地面高度為2.0米；另五支為GB25972附錄C標準，第1支水平距離油盤邊緣1000mm，高度與油盤口平行，第2支距油盤正上方100mm，第3支距油盤正上方3600mm，第4支用于液化滅火劑時，記錄噴嘴噴口位置溫度，第5支記錄木垛表面溫度；

3.3.2.2溫度傳感器：采用K型熱電偶，直徑為1.0mm；

3.3.2.3溫度測量范圍：0~1100°C;

3.3.2.4采用溫度模塊采集溫度，時間常數<1S;

3.3.3噴嘴壓力測量：

3.3.3.1安裝位置：壓力傳感器距離噴嘴0.9米；

3.3.3.2采用壓力傳感器，輸出4~20mA電流信號；

3.3.3.3測量范圍：0~25MPa，精度≥0.5%；

3.3.4燃料罐滅火時間觀察：

3.3.4.1采用測溫法，當溫度低于設定值，即判定為滅火；

3.3.4.2燃料罐滅火時間：0~999s，誤差為1s/h；

3.4連接管道：適用于全淹沒噴嘴最大值為DN50(ZQTG50型噴嘴);

3.5燃料盤：

3.5.1材質：采用壁厚為6mm USU304#不銹鋼；

3.5.2燃料罐規格：內徑為80mm±5mm，高度為100mm的鋼質圓形罐；

3.5.3適用于GB26972附錄C“滅B類正庚烷火和A類木垛表面火”油盤：500mm正方形，深度為100mm；木垛為云杉或冷杉（需方自備）

3.5.4燃料：

3.5.4.1燃料：為正庚烷，初餾點為+90°C，50%為+93°C，干點為96.5°C，密度（+15.6°C）為700kg/m³±50kg/m³;

3.5.4.2燃料份量：燃料罐底部墊水，正庚烷深度為50mm，液面距燃料罐口40mm；

3.5.5燃料罐安裝位置：燃料罐共九個，其中八個燃料罐置于試驗空間四墻面對角位置，四上四下交錯放置，下角燃料罐置于地面上，距墻50mm，上角燃料灌口距吊頂300mm，距墻50mm，另外一個燃料罐放置在擋板后面的地面上；

3.5.6擋板：在噴嘴與燃料罐之間設置一個與試驗空間同高的擋板，擋板寬度為試驗空間寬度的20%；

3.6滅火系統（瓶組）：（由送檢方提供）

3.6.1滅火劑噴放時間：七氟丙烷滅火系統、三氟甲烷滅火系統為8s~10s；惰性氣體滅火系統為50s~60s；

3.6.2噴射壓力：在距噴嘴0.9米處測得壓力為1.4MPa±0.1MPa（+20°C~+22°C）;

3.7稱重裝置：量程為0~150kg，分度值為2g；

3.8滅A類木垛火試驗：余火、復燃狀況采用紅外攝像儀記錄；

3.9噴嘴布置：

3.9.1全淹沒360°噴嘴布置：安裝在試驗空間中間位置；

3.9.2全淹沒180°噴嘴布置：安裝在試驗空間一側壁的中間位置。

3.9數據采集和控制：

3.9.1采用計算機+PLC+模組采集和處理；

3.9.2記錄試驗空間內各測氧點的氧濃度變化；

3.9.3記錄試驗空間內各測溫點的溫度變化；

3.9.4記錄滅火系統噴射延遲時間和噴射時間，噴嘴前壓力；

3.9.5滅火時間；

3.9.6釋放到試驗空間內的滅火劑總量；

3.9.7記錄滅A類木垛火試驗，10min浸漬期內有無余火或復燃狀況，以及浸漬時間內木垛表面溫度；

3.9.8木垛試驗前后的質量損失；
